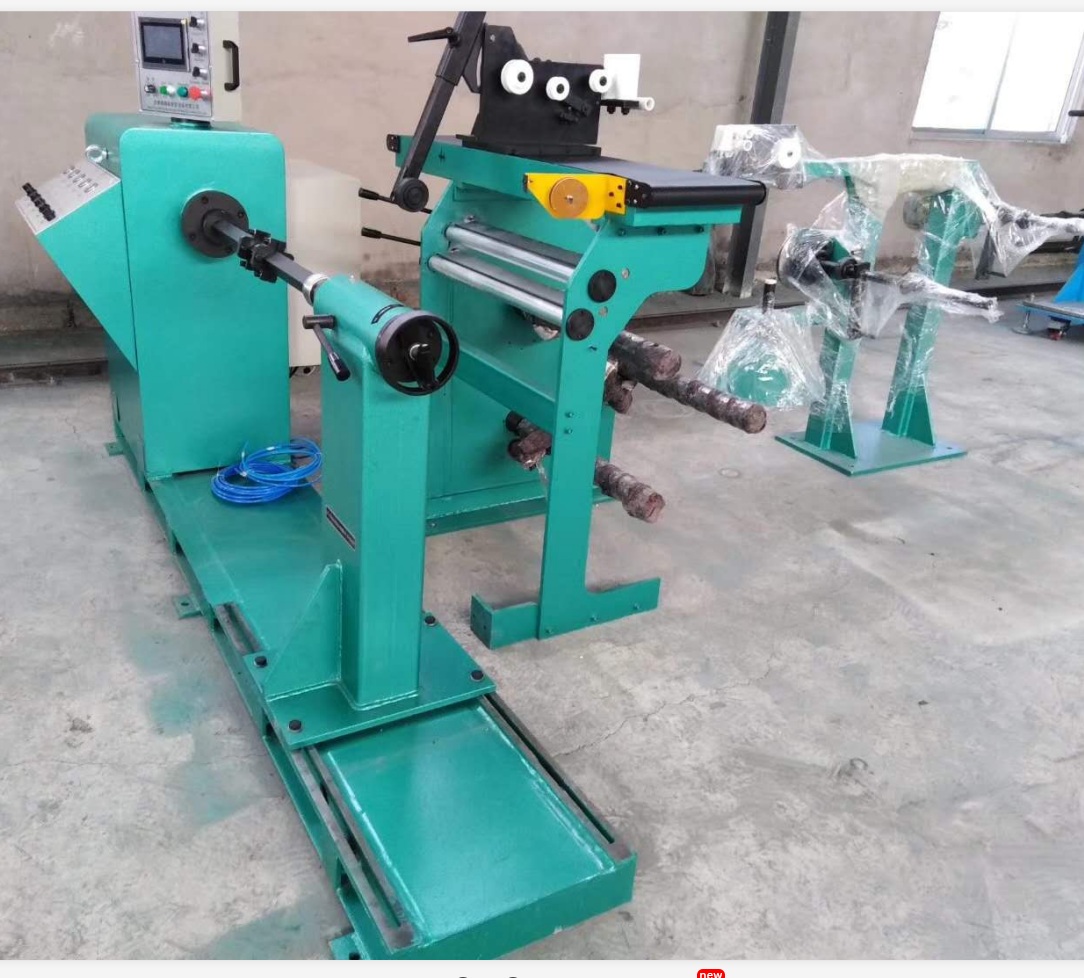

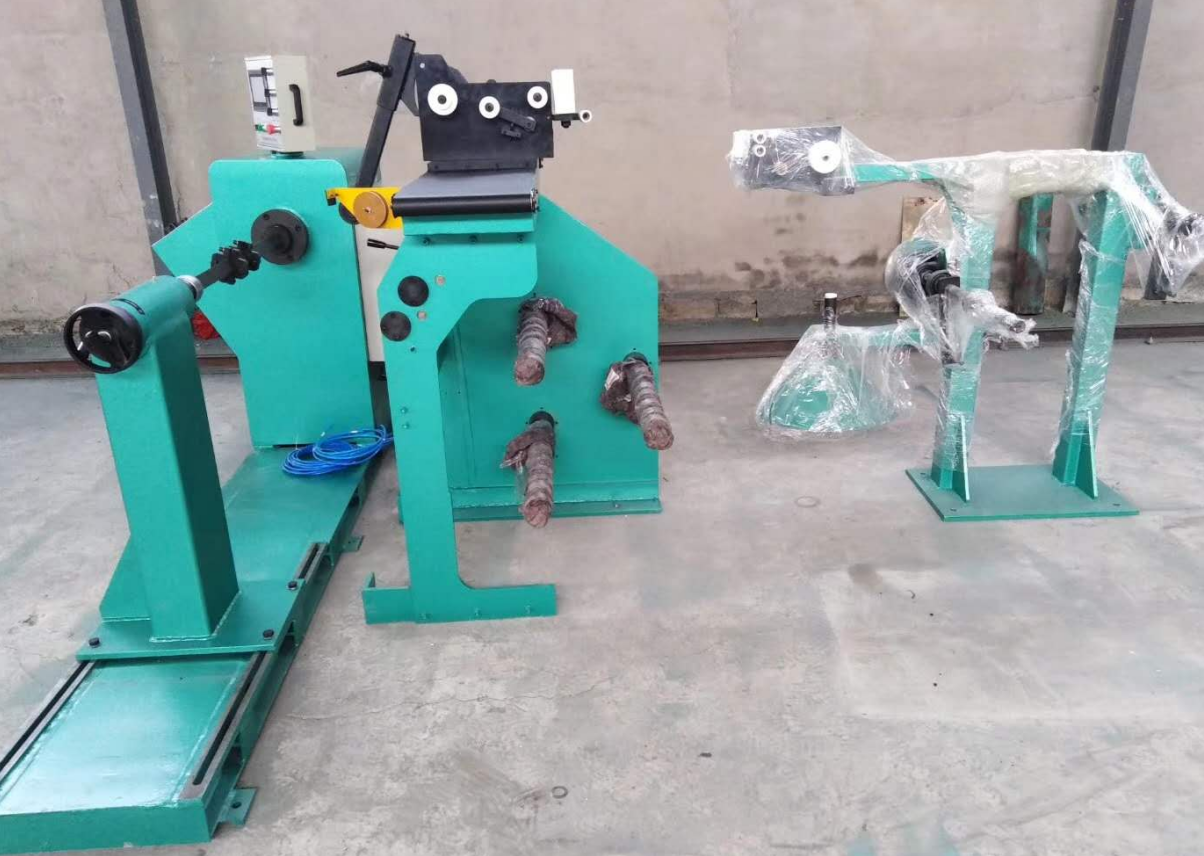

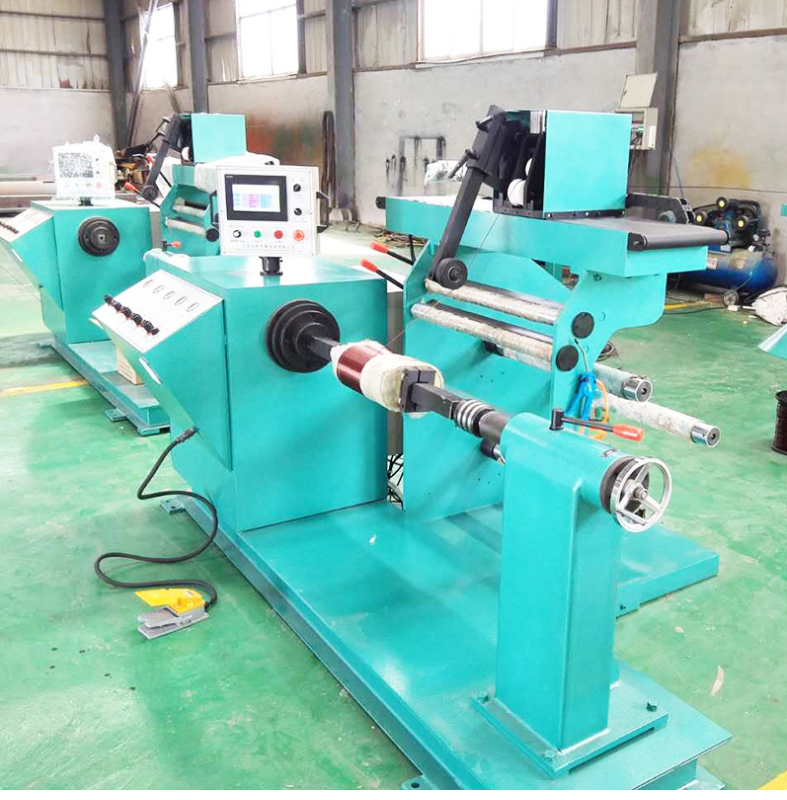

高压自动排线绕线机
时间:2019-10-29 11:52来源:原创 作者:河南嘉莘 点击: 次




概述:

GZX—800型自动绕线机适用于各类中小型配电变压器、互感器、电抗器线圈及类似工艺的线圈绕制。尤其是适用于非晶和开口卷铁心变压器矩形线圈的绕制。

由卷绕主机、自动排线装置、层绝缘供给装置、圆线、扁线张力可调放线架、气动系统、PLC控制及伺服电机系统以及触摸屏屏人机界面等所组成。具有自动化程度高、功能齐全、动力强劲等特点，为线圈绕制的轴向紧密度和幅向紧实度提供保证，特别适应绕制矩形线圈。



1.   性能规范：

 1.1  中心高                     850 mm

 1.2  绕线轴中心距               250－1200 mm

 1.3  工作力距                   max 300 N·M

 1.4  工作转速                   0—240  r/min

 1.5  调速方式                  无级变频调速

 1.6  适用工件范围              外径(o.d.)   ≤600mm

                                内径(i.d.)  ≥80mm

                                轴向高：H   ≤800mm

      矩形线圈对角线长度：     Max：    800 mm

                工件重量：     Max：    800kg

 1.7  整机功率                  约5 kW
1.8  计数器zui大设定圈数        99999.9

 1.9  导线规格                  扁线：   Max  3×15mm

                                漆包线：Φ0.3mm—Φ4mm

 1.10 自动排线功能     调节线径zui小间距0.01mm

 1.11 计数方式          5位数显、可予置总圈数及总圈数内zui多可三十段分予置、可逆计数、停电保持功能

 1.12 电源              380V/50Hz

 1.13 颜色              锤纹绿色（或用户指定）

1.14整机重量约         1500kg

1.15绕线方轴40X40,长1000mm，（也可根据用户需要配置）

1.17 层绝缘3套
